PU発泡機

当社のPU発泡機設備は、高、中、低密度の発泡配合に基づいて構成されます。このスポンジ生産ライン設備は、英国および米国の標準高反発および低反発スポンジ、マットレススポンジ、靴素材スポンジ、ブラジャースポンジ、ヨーロッパ耐プラスチックスポンジなどを生産できます。

お問い合わせを送る

機能

製品紹介

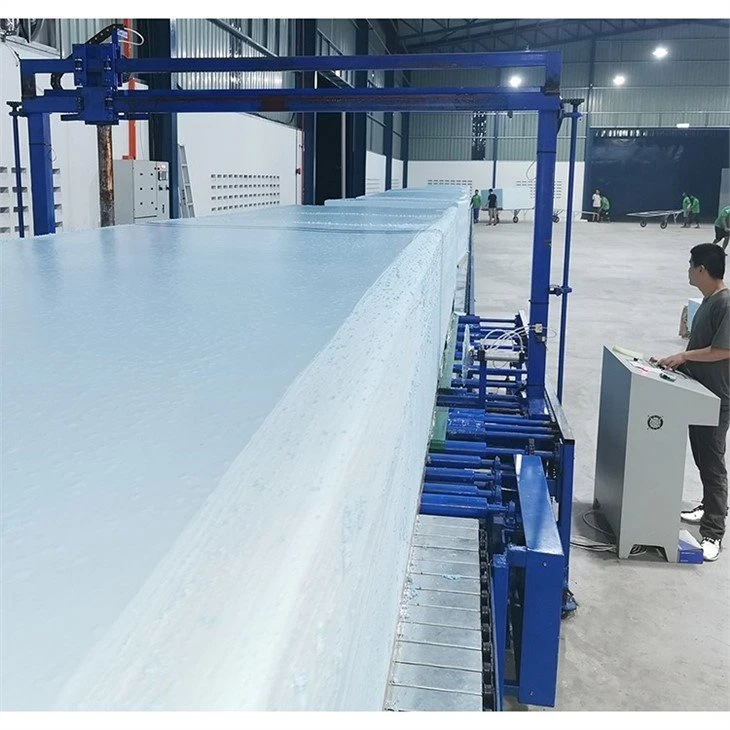

全自動連続ポリウレタンフォーム生産ライン

当社のPU発泡機設備は、高、中、低密度の発泡配合に基づいて構成されます。このスポンジ生産ラインは、英国および米国の標準的な高反発および低反発スポンジ、マットレススポンジ、靴素材スポンジ、ブラジャースポンジ、ヨーロッパの耐プラスチックスポンジなどを生産できます。耐黄変性は3〜5の国際標準クラスに達し、硬度クラスは200〜2000の範囲で、粉末の添加は10％〜200％の範囲で、生産されたスポンジ密度の範囲は6〜180です。お客様の実情やニーズに合わせて発泡装置をカスタマイズいたします。

スポンジ発泡ライン全体構造

sponge foaming line

PU発泡機の仕様

機械部品	12 ～ 32 個のコンポーネント (顧客の実際の生産要件によって異なります)
総生産量	200～300kg/分
総電力	130KW
オーブンの長さ	21M(カスタマイズ可能)
発泡高さ	1250mm以下
発泡密度	6-180kg/m3
発泡速度	2000～8000mm/分
発泡幅	1100～2400mm
発泡タイプ	上部スプレーヘッド (液体レイダウン) と下部オーバーフロー (最大泡)
ミキサーヘッド	ミキシングヘッド 1 セット、シリコーンオイルミキサー 1 セット（拡張ミキシングチャンバーとミキシングブレード 1 セットを装備）
排気ファン	排気ファン×4個
機械の寸法	L40000 X W4500 X H4200 mm (リアコンベバーベルトの長さはカスタマイズ可能)
スポンジの表面平坦度	6 方向の多方向エッジリフティング装置（エッジリフティング装置）を搭載-

PU発泡機ラインの個別仕様

1. 発泡制御プラットフォーム（標準フィッティング）

長さ3.0m×幅2.5m×高さ0.55m

2. 乾燥トンネルの照明板-（標準取付具）

長さ7m×幅(1.2～2.4m)+振り子台1.5m 合計8.5m

3. 乾燥トンネルサイドチェーンボード（標準付属品）

長さ21m×幅2.4m×高さ1.25m

4. 乾燥トンネルラック（標準装備）

長さ21m×幅4m×高さ3m

5. 乾燥トンネルの水平コンベヤライン (標準装備)

長さ21m×幅2.6m×高さ0.8m

6. 発泡スポンジ切断機（標準装備）

フロントカッター幅2.5m×高さ1.3m、片刃の裁断機。

主な機能

●PLCおよびヒューマンマシンインターフェース制御システム

● デジタル流量モニターと自動制御システム-

●いつでも配合を調整可能

● フォールプレートの高さは調整可能、測定可能

●サイドコンベアとフォールプレート幅調整可能

●サイドコンベア速度同期制御システム

●自動材料温度一定システム

●デジタル圧力計

●先進的で耐久性に優れたブロックカッター

主要コンポーネントの紹介スポンジ発泡機

control panel

1. コントロールパネルと流量計

流量計（ガラス管式）

4 ユニット: TDl、M/C、Vater、Air

正規輸入品

正確な流量

耐腐食性-

耐久性のある

制御盤

デジタル画面

PLC

長さカウンター

フォールプレートの描画

スイッチオープンに対するフィードバック警告

mixer head

2.ミキシングヘッド

●ミキサーヘッドパイプはステンレス強度の高い素材を使用しています。

●強力な40HPモーター

●特にCaCo粉末を使用した高効率で良好な混合効果を発揮する混合システムです。

● エアバルブはITALYブランドの高圧バルブを使用し、内部には耐食性のテフロン素材を使用しており、気密性が高く、もち化学原料などの化学原料にも耐えます。{0}}

●圧力スイッチゲージは、ファウルが発生した場合に自動的に安全を保護します。

small raw material tanks

3. 小型原料タンク

●ステンレス製

●タンク容量：200L

● 配管接続はステンレス鋼管または-防食アルミ-樹脂管からお選びいただけます。

●撹拌フィルターシステム付タンク

big raw material tanks

4. 大きな原料タンク

●POP原料タンク：各5トン、炭素鋼製、恒温制御＆冷却コイル付

●(ステンレス)。撹拌モーター: 11KW 減速機付き。

●PPG原料タンク：各5トン、炭素鋼製、恒温制御＆冷却コイル付

●(ステンレス)。撹拌モーター: 7.5KW 減速機付き。

●TDI原料タンク：各5トン、炭素鋼製、恒温制御＆冷却コイル付

●(ステンレス)。撹拌モーター：3KW 減速機付き。

●MC原料タンク：各5トン、ステンレス製、恒温制御＆冷却コイル付

●(ステンレス)。撹拌モーター：2.2KW 減速機付き。

foaming machine pumps

5. ポンプ

特徴: 耐久性、耐摩耗性、耐腐食性、高精度、-、無潤滑、高粘度にも適しています。-

温度範囲: -50 度から +230 度

粘度範囲: 1CST ～ 55000CST

圧力差: 50BAR

過大な圧力を避けるための圧力スイッチコントローラーを装備しています。

減速機は強力なトルクと高精度のギアを備え、スムーズな動作を実現する高品質のモーターを備えています。{0}

machine parts

6. 展望台

当社のPUフォーム生産ラインの平らな観察プラットフォームは、発泡プロセス中のスポンジの成熟度および両側のスポンジの平坦度を観察するために使用されます。これは、次の50メートルのスポンジをクランプする作業に便利です。

7.緻密なボードを備えたリアトランスミッションラインは、底のバランスを取り、スポンジの損失（不均一な底など）を減らすことができ、スポンジをクラッチする操作に便利です。

cutting device

8. 切断装置

どちらのタイプの切断装置もフォームコンベアラインに設置されており、スポンジの輸送、保管、加工のために一定の長さに連続してフォームを切断するために使用されます。ダブルナイフ切断装置には2つの切断方法（鋸歯とブレード）があり、ユーザーは自分のニーズに応じて切断方法を選択でき、ブレードの破損による機械停止のリスクを軽減できます。どちらの装置もデジタル制御を採用しており、ナイフベルトは薄くて鋭く、上から下に移動して水平に移動するフォームを切断します。PU発泡機は操作が簡単で正確に切断できます。

9. 完成したスポンジフォーム

finished foam sponges
